Beschrijving

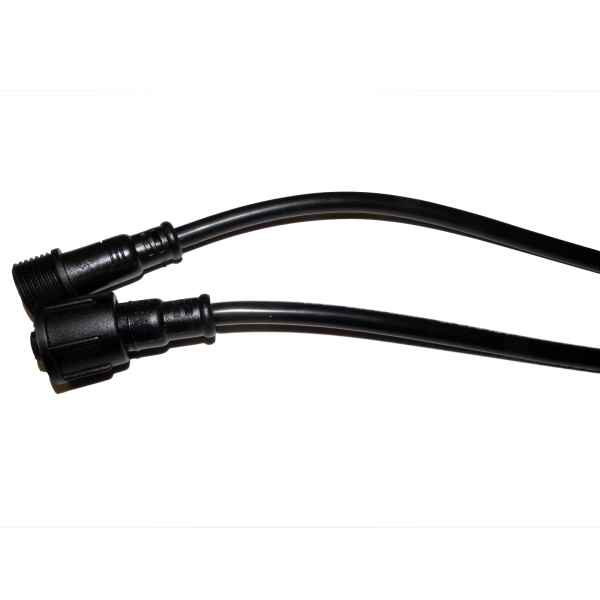

Waterdichte 3-polige xConnect®-connector (IP65) met kabeleinden
De connector bestaat uit een stekker en een bus, elk met kabel en gestripte aders. Een PVC-wartelmoer en een siliconen afdichting beschermen de gekoppelde verbinding volgens IP65.
Past dit bij mijn project?
Hier is deze connector voor gemaakt
- Losneembare 3-aderige verbindingen, bijv. voeding en data van pixelsnoeren en -strips
- Verbindingen buiten die later weer los moeten kunnen
- Stromen tot 10 A per contact bij aders van 0,75 mm²
Niet geschikt voor
- Netspanning — alleen voor laagspanning (5–24 V DC)
- Open, niet gekoppelde connectoren buiten — IP65 geldt alleen gekoppeld en vastgeschroefd
3-polig
max. 10 Anominale stroom
0,75 mm²aderdoorsnede
IP65gekoppeld en vastgeschroefd
Pinbezetting
Aderkleuren: rood = DC +, geel = DATA, zwart = GND −.
Aansluiting
Zo sluit u de verbinding aan
- Aders aansluiten. De gestripte aders aan snoer, strip of controller solderen of verbinden — rood aan DC +, geel aan DATA, zwart aan GND −.
- Isoleren. Elke soldeerverbinding afzonderlijk isoleren, bijv. met krimpkous.
- Koppelen. Stekker en bus uitgelijnd in elkaar steken en de wartelmoer met de hand aandraaien.
Let op: Alleen spanningsloos aansluiten, koppelen of loskoppelen. Open connectoren tegen vocht beschermen.
Leveringsomvang
- 1 paar: stekker en bus, elk met kabel
Veelgestelde vragen
Is de verbinding ook ongekoppeld waterdicht?
Nee. De bescherming volgens IP65 geldt alleen voor de gekoppelde verbinding met aangedraaide wartelmoer.
Past de stekker op andere xConnect®-onderdelen?

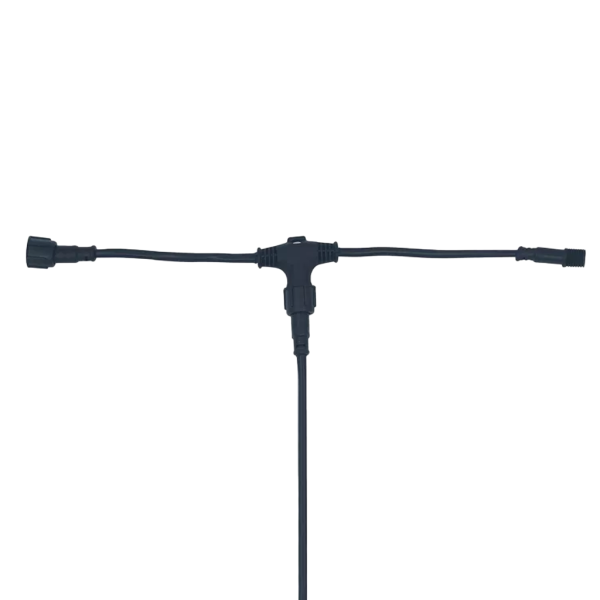

Ja, op de 3-polige xConnect®-aansluitingen, bijv. op de T-connector 10209.
Hoe verleng ik de verbinding?

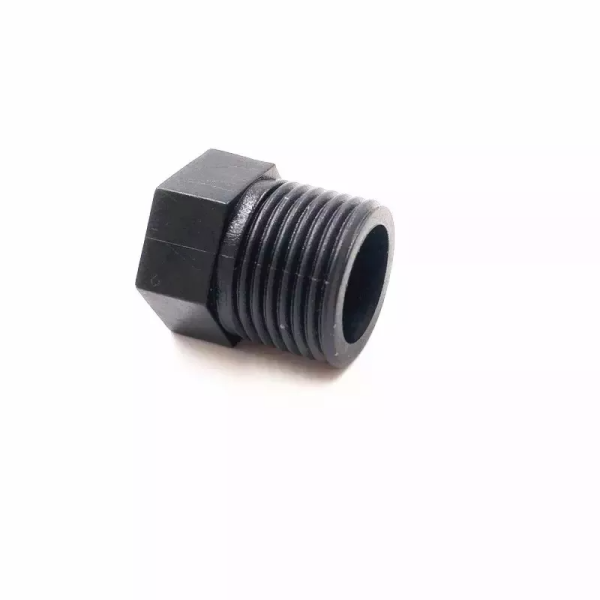

Met de xConnect® verlengkabel 3-polig (10210) in 0,5, 1, 2, 3 of 6 m. Een open 3-polige stekker sluit u af met de kap 10163.
Kenmerken
| Informazioni sull'articolo | Valore |
|---|---|
| Bedrijfstemperatuur: | -40 tot +120 °C |
| Aderdoorsnede: | 0,75 mm² |
| Materiaal: | PVC (behuizing), koperlegering (contacten), siliconen (afdichting) |
| Aantal polen: | 3 |
| Nominale stroom: | max. 10 A per contact |
| Bedrijfsspanning: | 5 Volt DC12 Volt DC9 Volt24 Volt |
| : | Schwarz |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Sistema di connessione: | xConnect® |
| Beschermingsklasse: | IP65 |
| Verzendgewicht: | 0,08 kg |
| Inhoud: | 47,00 cm |
