Beschrijving

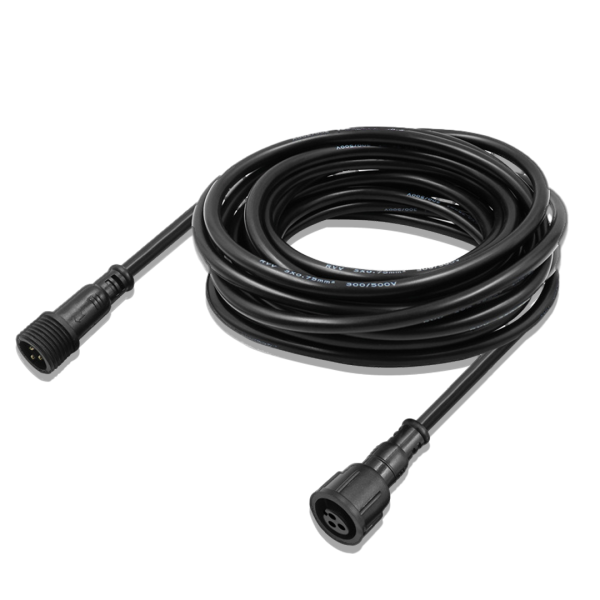

xConnect®-verlengkabel 3-polig met contrastekker en stekker
De kabel verlengt een 3-polige xConnect®-verbinding – tussen twee pixelkettingen of tussen controller en ketting. Het ene uiteinde heeft een contrastekker, het andere een stekker.
Past dit bij mijn project?
Hiervoor is het bedoeld
- Afstanden tussen pixelkettingen met xConnect®-aansluiting overbruggen
- De controller verder van de eerste ketting monteren
Niet geschikt voor
- 2-polige xConnect®-leidingen (voeding)
- Andere connectorsystemen zonder adapter
0,5 / 1 / 2 / 3 / 6 mLengte
0,75 mm²Doorsnede
max. 10 ANominale stroom
IP65ingestoken
Montage
Zo sluit u de kabel aan
-
Insteken. Stekker in de contrastekker van de ketting, contrastekker op de stekker aan de andere kant.
-
Vastschroeven. Wartelmoer met de hand vastdraaien zodat de verbinding dicht is.
Bedrading: rood = +, zwart = −, geel = data. Schakel de voeding uit voordat u aan de installatie werkt.
Leveringsomvang
- 1 verlengkabel (0,5 / 1 / 2 / 3 / 6 m)
Veelgestelde vragen
Welke lengtes zijn er?
0,5 / 1 / 2 / 3 / 6 m – kies de lengte hierboven in de selectie.
Tot welke temperatuur?
Volgens het etiket −40 tot +120 °C werktemperatuur.
