Description
Cette chaîne de pixels WS2811 adressables est conçue pour les installations 5 V et est souvent utilisée pour
la décoration de Noël DIY, les installations maison & jardin et les projets pixels classiques.
Le pas standard est de 4" (≈ 10 cm), compatible avec de nombreux supports et props coro.
Important en 5 V : selon la longueur, la luminosité et le câblage, une injection d’alimentation planifiée peut stabiliser le rendu.
WS2811 est un standard très répandu pour des pixels RGB adressables numériquement.
Chaque pixel peut être piloté individuellement – idéal pour animations, effets et outlines propres.
Ici, il s’agit de la version standard 5V avec pixels bullet 12 mm et pas 4".
Lignes de toit, contours de fenêtres, arches, props et MegaTrees.
Pour les lignes visibles, un rendu régulier et cohérent est essentiel.
Sur de longues longueurs, la tension peut baisser en fin de ligne. En 5 V, cela peut être visible plus vite,
selon la longueur, la luminosité et le câblage. Une injection d’alimentation planifiée
(par exemple à plusieurs points) aide à stabiliser couleurs et luminosité.
Conçue pour les contrôleurs WS2811 en 5 V.
Choisissez via les variantes pour correspondre à votre système :
nombre de pixels (50/100), connecteur (JST ou xConnect®) et couleur du câble (Bleu/Blanc/Rouge ou Noir).
Choisissez d’abord le nombre de pixels (50 ou 100), puis le
connecteur et la couleur du câble.
Pas standard : 4" (≈ 10 cm).
Les pixels sont adaptés à l’extérieur (IP68).
L’étanchéité globale dépend aussi du connecteur :
xConnect® est conçu pour l’extérieur ; JST peut nécessiter protection/étanchéité selon le montage.
Note : des détails comme la section (ex. 18 AWG / 0,75 mm²) figurent dans « Caractéristiques ».

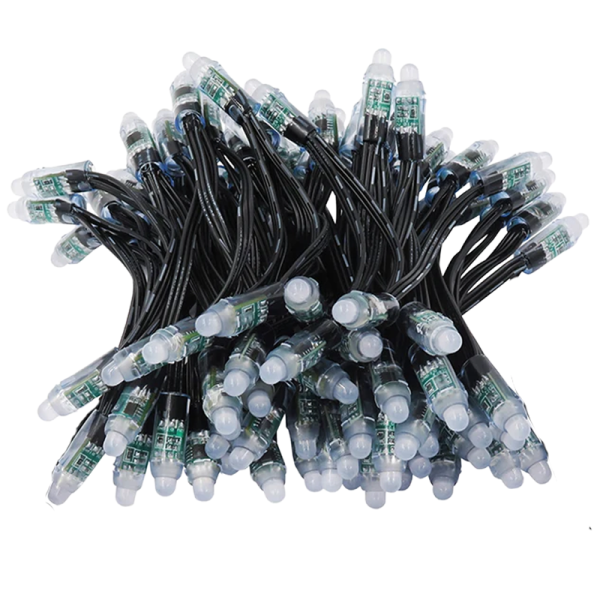

Chaîne de pixels RGB WS2811 (5V) - pixels bullet 12 mm, pas 4", extérieur
Que signifie WS2811 pour une chaîne de pixels ?
Applications typiques
Chute de tension (important en 5V)
Contrôleur, connecteurs & variantes
Extérieur – correctement compris
FAQ
Quelle est la version standard ?
Quand l’injection est-elle utile en 5V ?
Pixels et connecteurs : adaptés à l’extérieur ?
Caractéristiques
| Informations sur l'article | Valeur |
|---|---|
| Tension de fonctionnement: | 5 Volt DC |
| Circuit de commande: | WS2811 |
| Diamètre du pixel: | 12 mm |
| WEEE-Reg.-Nr.: | DE 32487762 |
| Couleurs des câbles: | NoirBleu/Blanc/Rouge |
| Système de connecteur: | JST-SMxConnect® |
| Espacement des pixels: | 4 inch (≈ 10 cm) |
| Profondeur de couleur: | 24 bits (≈16 M couleurs) |
| Sécable: | Oui, après chaque pixel |
| Courant de calcul (string): | env. 3,0 A (50 px @ blanc 100%) |
| Longueur (string): | env. 5 m |
| Température de fonctionnement: | -15 à +60 °C |
| Indice de protection: | IP68 |
| Section du câble: | 18 AWG – 0,75 mm² |
| Puissance (string): | ~15 W (50 px) |
